ATORN ER32 Präzision-Spannzangenfutter SK40 (ISO 7388-1) - Bohrfutter 2-20 mm, A=70 mm
Produktnummer:
67KT1YW6257V3
Hersteller:
ATORN
EAN:
4050293353549
Produktinformationen "ATORN ER32 Präzision-Spannzangenfutter SK40 (ISO 7388-1) - Bohrfutter 2-20 mm, A=70 mm"

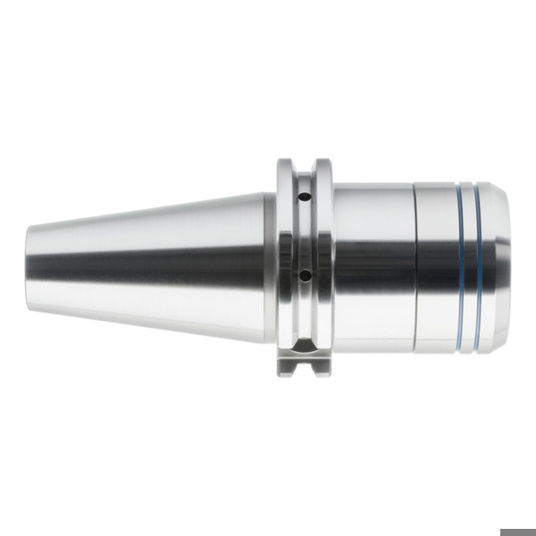

<h1>ATORN Präzision-Spannzangenfutter SK40 (ISO 7388-1) ER32 (2-20 mm) A=70 mm</h1>
<p>Erleben Sie die herausragende Qualität und Präzision des ATORN Präzision-Spannzangenfutters. Dieses Produkt ist nach ISO 7388-1 (DIN 69871) gefertigt und optimiert für die Anforderung in der Zerspanungstechnik. Es gewährleistet ein zuverlässiges Spannen von Werkzeugen mit Zylinderschäften ohne Rundlauf- und Spannkraftverlust, sogar bis zur Schafttoleranz von h10. Ideal für die wirtschaftliche Bearbeitung von Einzelteilen sowie Serienprodukten, liefert es außergewöhnlich präzise Bearbeitungsergebnisse, was es zur perfekten Wahl für HPC- und HSC-Zerspanungsanwendungen macht.</p>
<p>Das Spannzangenfutter beeindruckt durch ein 30° Trapezgewinde und eine speziell geschliffene, extra lange Doppelführung mit Gleitbeschichtung, die die Reibung minimiert. Die Klemmkräfte werden gleichmäßig über die gesamte zylindrische Mantelfläche verteilt, wodurch eine optimale Übertragung der radialen Kräfte erreicht wird, was zu perfekten Oberflächen führt. Durch die exakte Zentrierung beim Anziehen der Spannmutter wird zudem höchste Präzision sichergestellt.</p>
<p>Das ATORN Spannzangenfutter ist gegen Temperaturschwankungen resistent und eignet sich hervorragend für Trockenprozesse sowie Hartfräsen bei Temperaturen bis zu 200 °C. Die verstärkte Konstruktion des Futterkörpers bietet enorme Stabilität und die extrem niedrige Systemrundlaufgenauigkeit von weniger als 3 µm sorgt für zusätzliche Effizienz in Ihrer Fertigung. Die vollständige Umschließung im Futter-Konus gewährleistet eine gleichmäßige Verteilung der Spannkräfte, was eine doppelt so hohe Haltekräfte wie bei herkömmlichen Spannzangenfüttern ermöglicht.</p>
<p>Bitte beachten Sie, dass die alte Norm DIN 69871-1 durch die aktuelle ISO 7388-1 ersetzt wurde. Im Lieferumfang enthalten ist ein Präzisions-Spannzangenfutter SK40 (ISO 7388-1) inklusive Spannmutter.</p>
| Anziehdrehmoment: | 140 Nm |
|---|---|
| Anziehdrehmoment max.: | 140 Nm |

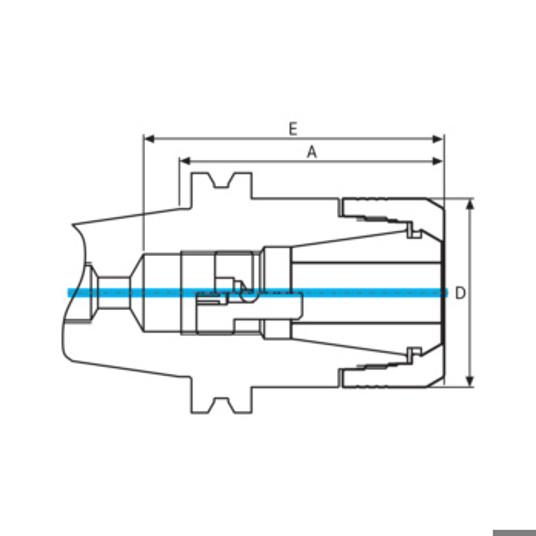

| Auskraglänge: | 70 mm |
| Außendurchmesser: | 50 mm |
| DIN: | 69871-1 |
| Einstecktiefe: | 111 mm |
| Form: | AD |
| ISO: | 7388-1 |
| Kegelart: | SK40 |
| Kühlmittelzufuhr: | Intern axial |

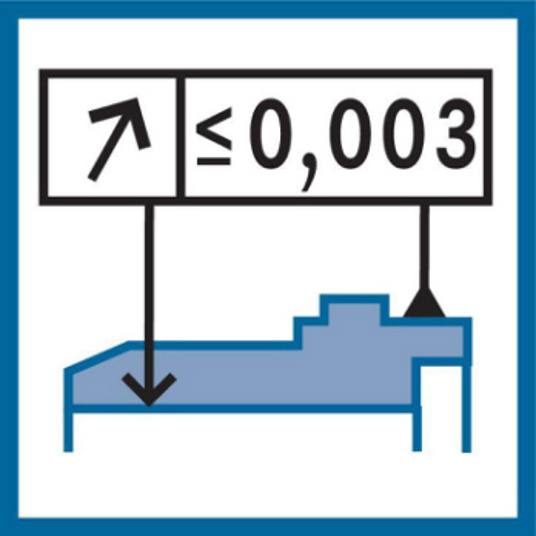

| Rundlauftoleranz: | 0.003 mm |
| Spannbereich max.: | 20 mm |
| Spannbereich min.: | 2 mm |
| Spannbereich min./max.: | 2-20 mm |
| Spannmutter-Typ: | HPC 32 |
| Spannweite max.: | 20 mm |
| Spannweite min.: | 2 mm |
| Spannzangen-Typ: | ER 32 (470 E) |
| Werkzeugaufnahme: | SK 40 |
| Werkzeugaufnahmetyp: | Präzisionsspannzangenfutter |
| Wuchtgüte: | G 2,5 bei 25000 1/min |
