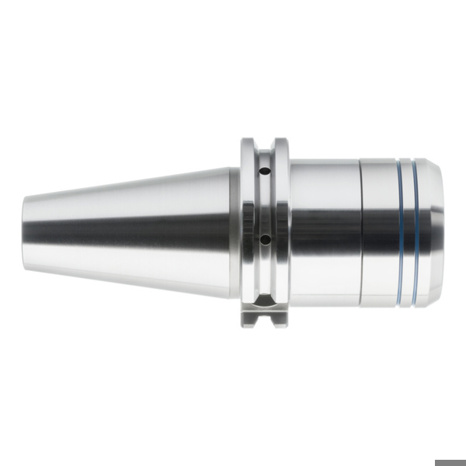

ATORN Präzisions-Spannzangenfutter SK40 ER16 (1-10 mm) - A=160 mm - NC-Bohrfutter DIN 69871
Produktnummer:
F50K5F2G8J99T
Hersteller:
ATORN
EAN:
4050293353488
Produktinformationen "ATORN Präzisions-Spannzangenfutter SK40 ER16 (1-10 mm) - A=160 mm - NC-Bohrfutter DIN 69871"
<h1>ATRON Präzision-Spannzangenfutter SK40 (ISO 7388-1) ER16 (1-10 mm) A=160 mm</h1>
<p>Das ATORN Präzisions-Spannzangenfutter ist die ideale Lösung für anspruchsvolle Zerspanungsanwendungen. Entwickelt nach der Norm ISO 7388-1 (DIN 69871), bietet es eine exzellente Spannkraft und garantierte Rundlaufgenauigkeit bis zur Schafttoleranz h10. Dieses hochwertige Spannzangenfutter ermöglicht eine wirtschaftliche Bearbeitung von Einzel- und Serienteilen mit herausragenden Präzisions-Ergebnissen, insbesondere in Hochgeschwindigkeits- (HSC) und Hochleistungszerspanung (HPC).</p>
<p>Die innovative Konstruktion des Futterkörpers kombiniert ein 30° Trapezgewinde mit einer geschliffenen, extra langen Doppelführung, die mit einer speziellen Gleitbeschichtung versehen ist, um die Reibung zu minimieren. Diese einzigartige Gestaltung sorgt für eine gleichmäßige Verteilung der Klemmkräfte über die gesamte zylindrische Mantelfläche, wodurch perfekte Oberflächen bei der Bearbeitung erzielt werden. Dank der exakten Zentrierung beim Anziehen der Spannmutter bleibt die Präzision auch bei hohen Ansprüchen gewährleistet.</p>
<p>Ein herausragender Vorteil des ATORN Spannzangenfutters ist seine Resistenz gegenüber Temperaturschwankungen, sowie die Fähigkeit, auch bei Trockenprozessen und Hartfräsen bis zu Temperaturen von 200 °C eingesetzt zu werden. Die verstärkte Konstruktion des Futterkörpers bietet nicht nur enorme Stabilität, sondern auch eine optimale Störkontur. Der extrem niedrige Systemrundlauf von weniger als 3 µm, kombiniert mit den 2 µm ATORN Spannzangen UP, garantiert höchste Präzision. Zudem ermöglicht die vollständige Umschließung im Futter-Konus eine gleichmäßige Verteilung der Spannkräfte und bietet doppelt so hohe Haltekräfte im Vergleich zu herkömmlichen Spannzangenfuttern.</p>
<p>Bitte beachten Sie, dass die alte Norm DIN 69871-1 durch die neue Norm ISO 7388-1 ersetzt wurde. Das ETORN Präzisions-Spannzangenfutter wird als 1 Stück inklusive Spannmutter geliefert und bietet Ihnen eine Spannweite von 1 mm bis 10 mm. Es erfüllt die Anforderungen an Wuchtgüte G 2,5 bei bis zu 25000 U/min und bietet einen Außendurchmesser von 30 mm, sowie eine Einstecktiefe von 200 mm und eine Auskraglänge von 160 mm. Erleben Sie die Präzision und Qualität von ATORN und optimieren Sie Ihre Zerspanungsprozesse mit diesem hochwertigen Spannzangenfutter.</p>
| Anziehdrehmoment: | 55 Nm |
|---|---|
| Anziehdrehmoment max.: | 55 Nm |

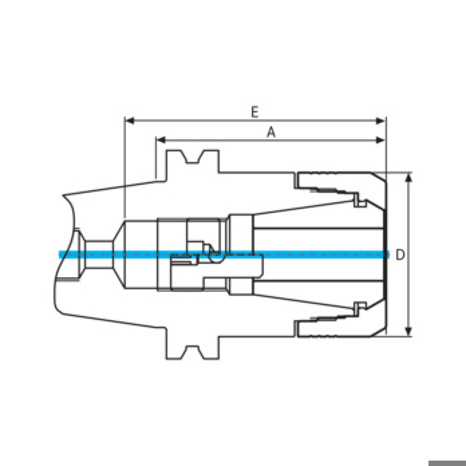

| Auskraglänge: | 160 mm |
| Außendurchmesser: | 30 mm |
| DIN: | 69871-1 |
| Einstecktiefe: | 200 mm |
| Form: | AD |
| ISO: | 7388-1 |
| Kegelart: | SK40 |
| Kühlmittelzufuhr: | Intern axial |

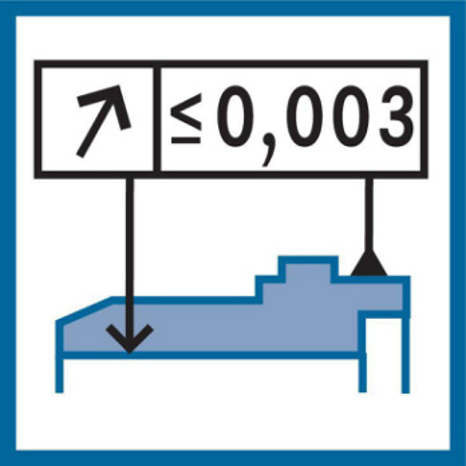

| Rundlauftoleranz: | 0.003 mm |
| Spannbereich max.: | 10 mm |
| Spannbereich min.: | 1 mm |
| Spannbereich min./max.: | 1-10 mm |
| Spannmutter-Typ: | HPC 16 |
| Spannweite max.: | 10 mm |
| Spannweite min.: | 1 mm |
| Spannzangen-Typ: | ER 16 (426 E) |
| Werkzeugaufnahme: | SK 40 |
| Werkzeugaufnahmetyp: | Präzisionsspannzangenfutter |
| Wuchtgüte: | G 2,5 bei 25000 1/min |
