ATORN Präzisions-Spannzangenfutter SK40 ER32, 2-20 mm, A=160 mm - NC-Bohrfutter DIN 69871
Produktinformationen "ATORN Präzisions-Spannzangenfutter SK40 ER32, 2-20 mm, A=160 mm - NC-Bohrfutter DIN 69871"

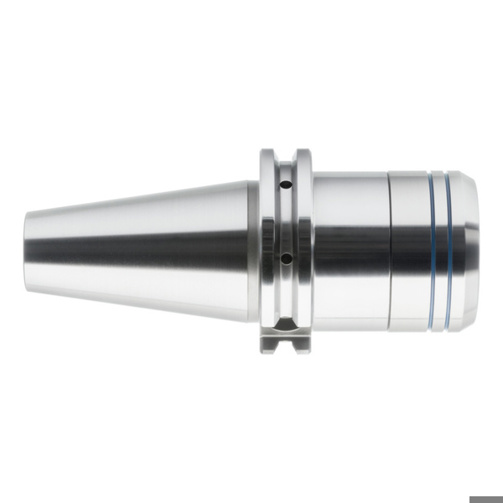

ATORN Präzision-Spannzangenfutter SK40 (ISO 7388-1) ER32
Entdecken Sie das ATORN Präzision-Spannzangenfutter SK40, das nach der modernen Norm ISO 7388-1 gefertigt wird. Dieses hochpräzise Werkzeug ist speziell dafür konzipiert, Zylinderschäfte mit maximaler Spannkraft und minimalem Rundlaufverlust zu fixieren. Damit eignet es sich hervorragend für die wirtschaftliche Bearbeitung von Einzel- und Serienteilen und sorgt für erstklassige Verarbeitungsergebnisse.
Dank des 30° Trapezgewindes und der geschliffenen, extra langen Doppelführung mit einer speziellen Gleitbeschichtung reduziert sich die Reibung erheblich. Die Klemmkräfte werden gleichmäßig über die gesamte zylindrische Mantelfläche verteilt, was zu einer exzellenten Oberflächenqualität führt. Bei der Montage wird eine exakte Zentrierung der Spannmutter gewährleistet, was die Effizienz zusätzlich steigert.
Ein weiteres Highlight ist die hohe Widerstandsfähigkeit gegen Temperaturschwankungen, wodurch das Spannzangenfutter auch für trockene Bearbeitungsprozesse und Hartfräsen bis zu 200 °C ideal geeignet ist. Ein stabiler Futterkörper und die vollständige Umschließung im Futter-Konus gewährleisten eine gleichmäßige Verteilung der Spannkräfte und ermöglichen doppelt so hohe Haltekräfte im Vergleich zu herkömmlichen Spannzangenfuttern.
Zusätzlich zum idealen Spannbereich von 2 bis 20 mm bietet dieses Spannzangenfutter eine Rundlauftoleranz von nur 0,003 mm, was es zu einer perfekten Wahl für höchste Ansprüche an die Präzision macht. Jedes Futter wird mit einer Spannmutter geliefert und garantiert eine Anzugskraft von maximal 140 Nm.
Erleben Sie die überragende Qualität und die technischen Vorteile des ATORN Präzision-Spannzangenfutters, das nicht nur Ihren Arbeitsprozess optimiert, sondern auch für professionelle Ergebnisse sorgt.
| Anziehdrehmoment: | 140 Nm |
|---|---|
| Anziehdrehmoment max.: | 140 Nm |

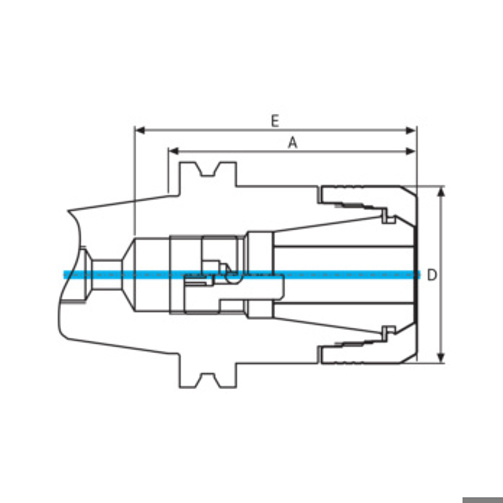

| Auskraglänge: | 160 mm |
| Außendurchmesser: | 50 mm |
| DIN: | 69871-1 |
| Einstecktiefe: | 135 mm |
| Form: | AD |
| ISO: | 7388-1 |
| Kegelart: | SK40 |
| Kühlmittelzufuhr: | Intern axial |

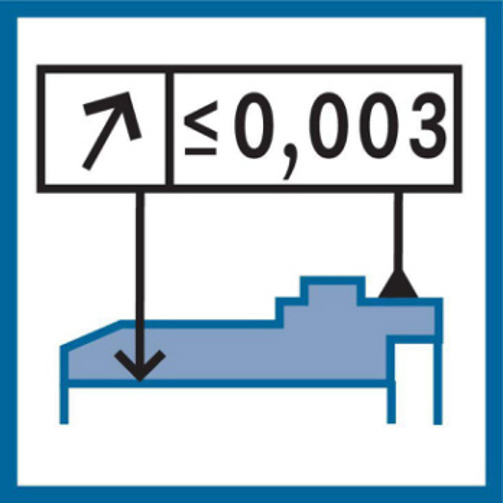

| Rundlauftoleranz: | 0.003 mm |
| Spannbereich max.: | 20 mm |
| Spannbereich min.: | 2 mm |
| Spannbereich min./max.: | 2-20 mm |
| Spannmutter-Typ: | HPC 32 |
| Spannweite max.: | 20 mm |
| Spannweite min.: | 2 mm |
| Spannzangen-Typ: | ER 32 (470 E) |
| Werkzeugaufnahme: | SK 40 |
| Werkzeugaufnahmetyp: | Präzisionsspannzangenfutter |
| Wuchtgüte: | G 2,5 bei 25000 1/min |
