ATORN SK40 Präzisions-Spannzangenfutter ER16 (1-10 mm) - NC-Bohrfutter DIN 69871, A=100 mm
Produktinformationen "ATORN SK40 Präzisions-Spannzangenfutter ER16 (1-10 mm) - NC-Bohrfutter DIN 69871, A=100 mm"

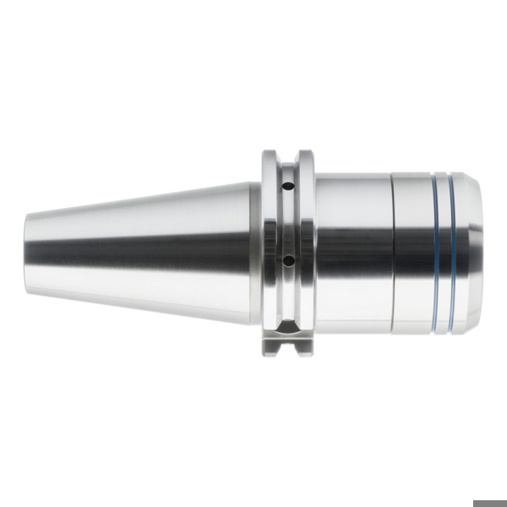

ATORN Präzision-Spannzangenfutter SK40
Entwickelt gemäß den höchsten Standards der ISO 7388-1 (DIN 69871), bietet das ATORN Präzision-Spannzangenfutter SK40 eine unvergleichliche Zuverlässigkeit bei der Werkzeugspannung. Mit einer innovativen Konstruktion sorgt dieses Produkt für eine exakte Spannkraft, die Verlust an Rundlauf minimiert und eine optimale Bearbeitungsgenauigkeit garantiert. Es ist die ideale Wahl für die wirtschaftliche Zerspanung von Einzel- und Serienteilen und geeignet für die anspruchsvollen Anforderungen der HPC- und HSC-Zerspanung.
Dank des 30° Trapezgewindes und der geschliffenen, extra langen Doppelführung mit spezieller Gleitbeschichtung werden Reibung und Wärmeentwicklung erheblich reduziert. Die gleichmäßige Verteilung der Klemmkräfte über die zylindrische Mantelfläche trägt zur perfekten Oberflächenqualität bei, während die exakte Zentrierung beim Anziehen der Spannmutter zusätzlich für Stabilität sorgt.
Das Spannzangenfutter meistert auch Temperaturwechsel ohne Beeinträchtigung der Leistung und ist für Trockenprozesse sowie Hartfräsen perfekt geeignet. Die überlegene Konstruktion ermöglicht eine doppelt so hohe Haltekräfte wie bei herkömmlichen Spannzangenfuttern und garantiert somit höchste Effizienz bei der Bearbeitung. Durch die vollständige Umschließung im Futter-Konus wird die Stabilität weiter erhöht, was zu einer konstanten Verteilung der Spannkräfte führt.
Zusätzlich gewährleistet das Produkt einen extrem niedrigen Systemrundlauf von unter 3 µm mit den ATORN Spannzangen UP und ist auch für hohe Drücke von bis zu 80 bar geeignet. Das ATORN Präzision-Spannzangenfutter SK40 ist nicht nur ein Werkzeug, sondern ein unverzichtbarer Partner für professionelle Anwender, die höchste Ansprüche an Qualität und Leistung stellen.
Lieferumfang: 1 Stück Präzision-Spannzangenfutter SK40 (ISO 7388-1), inklusive Spannmutter.
| Anziehdrehmoment: | 55 Nm |
|---|---|
| Anziehdrehmoment max.: | 55 Nm |

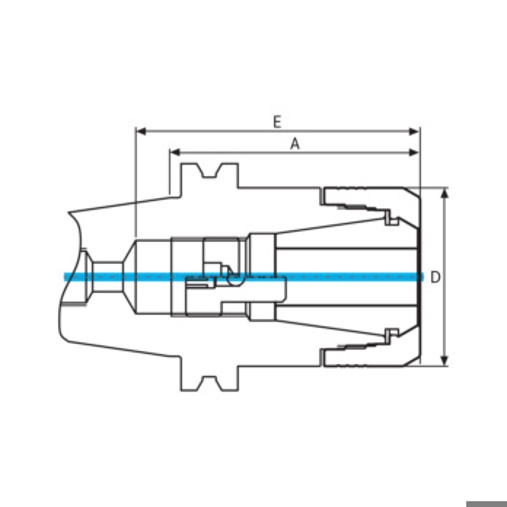

| Auskraglänge: | 100 mm |
| Außendurchmesser: | 30 mm |
| DIN: | 69871-1 |
| Einstecktiefe: | 140 mm |
| Form: | AD |
| ISO: | 7388-1 |
| Kegelart: | SK40 |
| Kühlmittelzufuhr: | Intern axial |

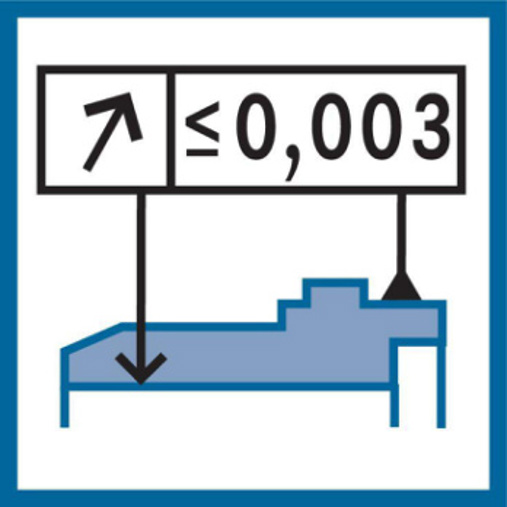

| Rundlauftoleranz: | 0.003 mm |
| Spannbereich max.: | 10 mm |
| Spannbereich min.: | 1 mm |
| Spannbereich min./max.: | 1-10 mm |
| Spannmutter-Typ: | HPC 16 |
| Spannweite max.: | 10 mm |
| Spannweite min.: | 1 mm |
| Spannzangen-Typ: | ER 16 (426 E) |
| Werkzeugaufnahme: | SK 40 |
| Werkzeugaufnahmetyp: | Präzisionsspannzangenfutter |
| Wuchtgüte: | G 2,5 bei 25000 1/min |
