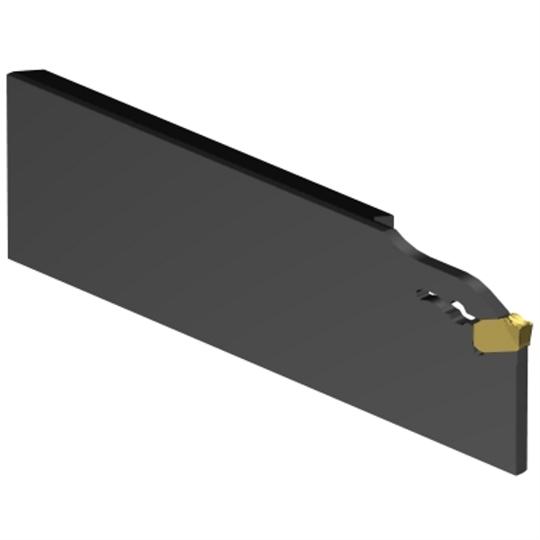

CoroCut® QD Kassette zum AbstechenTechnische Eigenschaften: Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 25L Funktionsbreite(WF): 8.325 mm Funktionshöhe(HF): 25 mm Funktionslänge(LF): 110 mm HerstArtNr: QD-RL1G33-25A Hersteller: SANDVIK COROMANT IC Code: 14000 Kühlschmierstoffaustritt(CXSC): 0: no coolant exit Kühlschmierstoffeintritt(CNSC): 0: without coolant Lebenszyklusstatus(LCS): 20 Maximale Kraglänge(OHX): 50 mm Minimale Kraglänge(OHN): 33 mm Schafthöhe(H): 31.9 mm Schneidrichtung(HAND): L Schnitttiefe, max.(CDX): 33 mm Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size G (QD-NG-0300-0002-CM) Funktionsbreite W: 8.325 mm Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 25L Funktionslänge L: 110 mm
CoroCut® QD Kassette zum AbstechenTechnische Eigenschaften: Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 25L Funktionsbreite(WF): 2.675 mm Funktionshöhe(HF): 25 mm Funktionslänge(LF): 110 mm HerstArtNr: QD-RR1G33-25A Hersteller: SANDVIK COROMANT IC Code: 14000 Kühlschmierstoffaustritt(CXSC): 0: no coolant exit Kühlschmierstoffeintritt(CNSC): 0: without coolant Lebenszyklusstatus(LCS): 20 Maximale Kraglänge(OHX): 50 mm Minimale Kraglänge(OHN): 33 mm Schafthöhe(H): 31.9 mm Schneidrichtung(HAND): L Schnitttiefe, max.(CDX): 33 mm Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size G (QD-NG-0300-0002-CM) Funktionsbreite W: 2.675 mm Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 25L Funktionslänge L: 110 mm
CoroCut® QD Kassette zum AbstechenTechnische Eigenschaften: Abstechdurchmesser(CUTDIA): 36 mm Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 21L Funktionsbreite(WF): 2.675 mm Funktionshöhe(HF): 21.4 mm Funktionslänge(LF): 110 mm HerstArtNr: QD-RR1G18-21D2 Hersteller: SANDVIK COROMANT IC Code: 14000 Kühlschmierstoffaustritt(CXSC): 0: no coolant exit Kühlschmierstoffeintritt(CNSC): 0: without coolant Lebenszyklusstatus(LCS): 20 Maximale Kraglänge(OHX): 50 mm Minimale Kraglänge(OHN): 18 mm Schafthöhe(H): 25.9 mm Schneidrichtung(HAND): L Schnitttiefe, max.(CDX): 18 mm Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size G (QD-NG-0300-0002-CM) Funktionsbreite W: 2.675 mm Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 21L Funktionslänge L: 110 mm
CoroCut® QD Kassette zum AbstechenTechnische Eigenschaften: Abstechdurchmesser(CUTDIA): 66 mm Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 21L Funktionsbreite(WF): 2.675 mm Funktionshöhe(HF): 21.4 mm Funktionslänge(LF): 110 mm HerstArtNr: QD-RR1G33-21D Hersteller: SANDVIK COROMANT IC Code: 14000 Kühlschmierstoffaustritt(CXSC): 0: no coolant exit Kühlschmierstoffeintritt(CNSC): 0: without coolant Lebenszyklusstatus(LCS): 20 Maximale Kraglänge(OHX): 50 mm Minimale Kraglänge(OHN): 33 mm Schafthöhe(H): 25.9 mm Schneidrichtung(HAND): L Schnitttiefe, max.(CDX): 33 mm Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size G (QD-NG-0300-0002-CM) Funktionsbreite W: 2.675 mm Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 21L Funktionslänge L: 110 mm
CoroCut® QD Kassette zum AbstechenTechnische Eigenschaften: Abstechdurchmesser(CUTDIA): 36 mm Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 21L Funktionsbreite(WF): 2.5 mm Funktionshöhe(HF): 21.4 mm Funktionslänge(LF): 110 mm HerstArtNr: QD-RR1D18C21D2 Hersteller: SANDVIK COROMANT IC Code: 14000 Kühlmitteldruck(CP): 70 bar Kühlschmierstoffaustritt(CXSC): 3: axial inclined exit Kühlschmierstoffeintritt(CNSC): 2: radial entry Lebenszyklusstatus(LCS): 20 Maximale Kraglänge(OHX): 45 mm Minimale Kraglänge(OHN): 21 mm Schafthöhe(H): 25.9 mm Schneidrichtung(HAND): R Schnitttiefe, max.(CDX): 18 mm Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size D (QD-ND-0150-0001-CM) Funktionsbreite W: 2.5 mm Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 21L Funktionslänge L: 110 mm
CoroCut® QD Kassette zum AbstechenTechnische Eigenschaften: Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 25R Funktionsbreite(WF): 2.675 mm Funktionshöhe(HF): 25.1 mm Funktionslänge(LF): 110 mm HerstArtNr: QD-LL1G33-25A Hersteller: SANDVIK COROMANT IC Code: 14000 Kühlschmierstoffaustritt(CXSC): 0: no coolant exit Kühlschmierstoffeintritt(CNSC): 0: without coolant Lebenszyklusstatus(LCS): 20 Maximale Kraglänge(OHX): 50 mm Minimale Kraglänge(OHN): 33 mm Schafthöhe(H): 31.9 mm Schneidrichtung(HAND): R Schnitttiefe, max.(CDX): 33 mm Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size G (QD-NG-0300-0002-CM) Funktionsbreite W: 2.675 mm Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 25R Funktionslänge L: 110 mm
CoroCut® QD Kassette zum AbstechenTechnische Eigenschaften: Abstechdurchmesser(CUTDIA): 36 mm Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 21L Funktionsbreite(WF): 2.5 mm Funktionshöhe(HF): 21.4 mm Funktionslänge(LF): 110 mm HerstArtNr: QD-RL1D18C21D2 Hersteller: SANDVIK COROMANT IC Code: 14000 Kühlmitteldruck(CP): 70 bar Kühlschmierstoffaustritt(CXSC): 3: axial inclined exit Kühlschmierstoffeintritt(CNSC): 2: radial entry Lebenszyklusstatus(LCS): 20 Maximale Kraglänge(OHX): 45 mm Minimale Kraglänge(OHN): 21 mm Schafthöhe(H): 25.9 mm Schneidrichtung(HAND): L Schnitttiefe, max.(CDX): 18 mm Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size D (QD-ND-0150-0001-CM) Funktionsbreite W: 2.5 mm Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 21L Funktionslänge L: 110 mm
CoroCut® QD Kassette zum AbstechenTechnische Eigenschaften: Abstechdurchmesser(CUTDIA): 52 mm Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 21R Funktionsbreite(WF): 2.675 mm Funktionshöhe(HF): 21.4 mm Funktionslänge(LF): 110 mm HerstArtNr: QD-LL1G26-21D Hersteller: SANDVIK COROMANT IC Code: 14000 Kühlschmierstoffaustritt(CXSC): 0: no coolant exit Kühlschmierstoffeintritt(CNSC): 0: without coolant Lebenszyklusstatus(LCS): 20 Maximale Kraglänge(OHX): 50 mm Minimale Kraglänge(OHN): 26 mm Schafthöhe(H): 25.9 mm Schneidrichtung(HAND): R Schnitttiefe, max.(CDX): 26 mm Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size G (QD-NG-0300-0002-CM) Funktionsbreite W: 2.675 mm Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 21R Funktionslänge L: 110 mm
CoroCut® QD Kassette zum AbstechenTechnische Eigenschaften: Abstechdurchmesser(CUTDIA): 66 mm Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 21R Funktionsbreite(WF): 8.325 mm Funktionshöhe(HF): 21.4 mm Funktionslänge(LF): 110 mm HerstArtNr: QD-LR1G33-21D Hersteller: SANDVIK COROMANT IC Code: 14000 Kühlschmierstoffaustritt(CXSC): 0: no coolant exit Kühlschmierstoffeintritt(CNSC): 0: without coolant Lebenszyklusstatus(LCS): 20 Maximale Kraglänge(OHX): 50 mm Minimale Kraglänge(OHN): 33 mm Schafthöhe(H): 25.9 mm Schneidrichtung(HAND): R Schnitttiefe, max.(CDX): 33 mm Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size G (QD-NG-0300-0002-CM) Funktionsbreite W: 8.325 mm Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 21R Funktionslänge L: 110 mm
CoroCut® QD Kassette zum AbstechenTechnische Eigenschaften: Abstechdurchmesser(CUTDIA): 66 mm Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 21R Funktionsbreite(WF): 2.675 mm Funktionshöhe(HF): 21.4 mm Funktionslänge(LF): 110 mm HerstArtNr: QD-LL1G33-21D Hersteller: SANDVIK COROMANT IC Code: 14000 Kühlschmierstoffaustritt(CXSC): 0: no coolant exit Kühlschmierstoffeintritt(CNSC): 0: without coolant Lebenszyklusstatus(LCS): 20 Maximale Kraglänge(OHX): 50 mm Minimale Kraglänge(OHN): 33 mm Schafthöhe(H): 25.9 mm Schneidrichtung(HAND): R Schnitttiefe, max.(CDX): 33 mm Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size G (QD-NG-0300-0002-CM) Funktionsbreite W: 2.675 mm Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 21R Funktionslänge L: 110 mm
CoroCut® QD Kassette zum AbstechenTechnische Eigenschaften: Abstechdurchmesser(CUTDIA): 52 mm Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 21L Funktionsbreite(WF): 2.675 mm Funktionshöhe(HF): 21.4 mm Funktionslänge(LF): 110 mm HerstArtNr: QD-RR1G26-21D Hersteller: SANDVIK COROMANT IC Code: 14000 Kühlschmierstoffaustritt(CXSC): 0: no coolant exit Kühlschmierstoffeintritt(CNSC): 0: without coolant Lebenszyklusstatus(LCS): 20 Maximale Kraglänge(OHX): 50 mm Minimale Kraglänge(OHN): 26 mm Schafthöhe(H): 25.9 mm Schneidrichtung(HAND): L Schnitttiefe, max.(CDX): 26 mm Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size G (QD-NG-0300-0002-CM) Funktionsbreite W: 2.675 mm Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 21L Funktionslänge L: 110 mm
CoroCut® QD Kassette zum AbstechenTechnische Eigenschaften: Abstechdurchmesser(CUTDIA): 36 mm Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 21L Funktionsbreite(WF): 1.75 mm Funktionshöhe(HF): 21.4 mm Funktionslänge(LF): 110 mm HerstArtNr: QD-RR1E18-21D2 Hersteller: SANDVIK COROMANT IC Code: 14000 Kühlschmierstoffaustritt(CXSC): 0: no coolant exit Kühlschmierstoffeintritt(CNSC): 0: without coolant Lebenszyklusstatus(LCS): 20 Maximale Kraglänge(OHX): 50 mm Minimale Kraglänge(OHN): 18 mm Schafthöhe(H): 25.9 mm Schneidrichtung(HAND): L Schnitttiefe, max.(CDX): 18 mm Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size E (QD-NE-0200-0002-CM) Funktionsbreite W: 1.75 mm Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 21L Funktionslänge L: 110 mm
CoroCut® QD Kassette zum AbstechenTechnische Eigenschaften: Abstechdurchmesser(CUTDIA): 66 mm Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 21L Funktionsbreite(WF): 8.325 mm Funktionshöhe(HF): 21.4 mm Funktionslänge(LF): 110 mm HerstArtNr: QD-RL1G33-21D Hersteller: SANDVIK COROMANT IC Code: 14000 Kühlschmierstoffaustritt(CXSC): 0: no coolant exit Kühlschmierstoffeintritt(CNSC): 0: without coolant Lebenszyklusstatus(LCS): 20 Maximale Kraglänge(OHX): 50 mm Minimale Kraglänge(OHN): 33 mm Schafthöhe(H): 25.9 mm Schneidrichtung(HAND): L Schnitttiefe, max.(CDX): 33 mm Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size G (QD-NG-0300-0002-CM) Funktionsbreite W: 8.325 mm Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 21L Funktionslänge L: 110 mm
CoroCut® QD Kassette zum AbstechenTechnische Eigenschaften: Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 25R Funktionsbreite(WF): 8.325 mm Funktionshöhe(HF): 25.1 mm Funktionslänge(LF): 110 mm HerstArtNr: QD-LR1G33-25A Hersteller: SANDVIK COROMANT IC Code: 14000 Kühlschmierstoffaustritt(CXSC): 0: no coolant exit Kühlschmierstoffeintritt(CNSC): 0: without coolant Lebenszyklusstatus(LCS): 20 Maximale Kraglänge(OHX): 50 mm Minimale Kraglänge(OHN): 33 mm Schafthöhe(H): 31.9 mm Schneidrichtung(HAND): R Schnitttiefe, max.(CDX): 33 mm Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size G (QD-NG-0300-0002-CM) Funktionsbreite W: 8.325 mm Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 25R Funktionslänge L: 110 mm

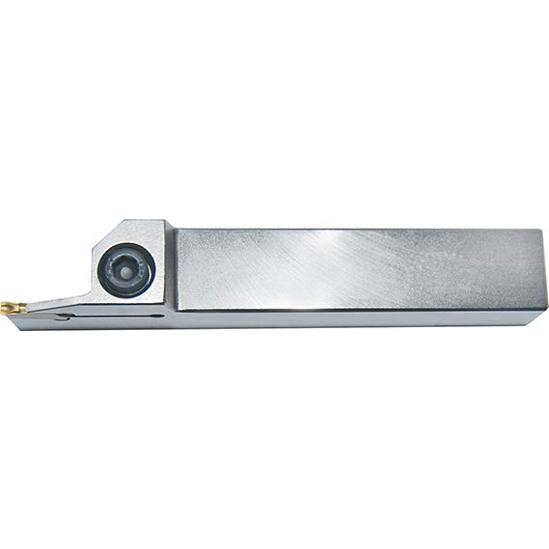

Stechklemmhalter GFIL 1616 H 03 FORMAT
Erleben Sie höchste Präzision mit unserem Stechklemmhalter GFIL 1616 H 03 FORMAT. Die innovative Prismenklemmung sorgt für eine exakte Positionierung, während der optimierte Plattensitz dazu beiträgt, hohen Axialkräften aus beiden Richtungen entgegenzuwirken. Ideal für verschiedene Anwendungen wie Ein- und Abstechdrehen, Nutendrehen sowie Form- und Freistechdrehen, bietet dieser Halter eine zuverlässige Lösung für Ihre Bearbeitungsbedürfnisse.
Der Klemmhalter, aus deutschem Ursprung, ist speziell für linkshändige Anwendungen konzipiert und bietet eine Länge von 100 mm sowie einen maximalen Durchmesser von 40 mm. Die Stechplatte LCMF1603../MO ist perfekt für diesen Halter geeignet, der über einen Schaft mit den Maßen 16 x 16 mm verfügt. Bitte beachten Sie, dass die Lieferung ohne Wendeschneidplatten und Schraubendreher erfolgt.
Klemmhalter GFIR/L Ausführung: Prismenklemmung, dadurch hohe Positionsgenauigkeit. Optimierter Plattensitz wirkt hohen Axialkräften aus beiden Richtungen entgegen. Lieferung ohne Wendeschneidplatten, ohne Schraubendreher. Anwendung: Ein- und Abstechdrehen, Nutendrehen, Form- und Freistechdrehen.
Klemmhalter GFIR/L Ausführung: Prismenklemmung, dadurch hohe Positionsgenauigkeit. Optimierter Plattensitz wirkt hohen Axialkräften aus beiden Richtungen entgegen. Lieferung ohne Wendeschneidplatten, ohne Schraubendreher. Anwendung: Ein- und Abstechdrehen, Nutendrehen, Form- und Freistechdrehen.
Klemmhalter GFIR/L Ausführung: Prismenklemmung, dadurch hohe Positionsgenauigkeit. Optimierter Plattensitz wirkt hohen Axialkräften aus beiden Richtungen entgegen. Lieferung ohne Wendeschneidplatten, ohne Schraubendreher. Anwendung: Ein- und Abstechdrehen, Nutendrehen, Form- und Freistechdrehen.
Klemmhalter GFIR/L Ausführung: Prismenklemmung, dadurch hohe Positionsgenauigkeit. Optimierter Plattensitz wirkt hohen Axialkräften aus beiden Richtungen entgegen. Lieferung ohne Wendeschneidplatten, ohne Schraubendreher. Anwendung: Ein- und Abstechdrehen, Nutendrehen, Form- und Freistechdrehen.
