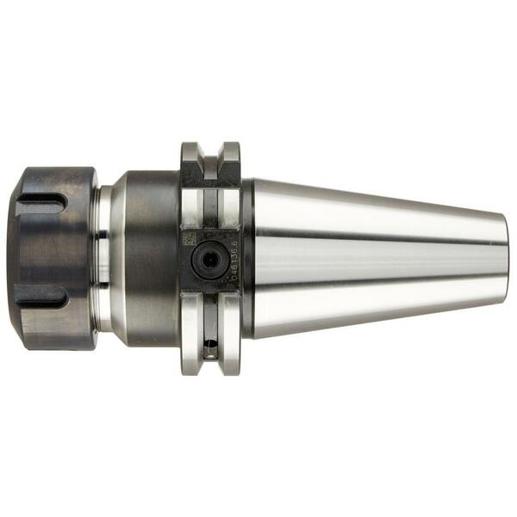

HAIMER ER Spannzangenfutter | DIN 69871-AD/B | Extra Lang 0,5-10 mm | SK40 Aufnahme | ER16 Spannzange
Produktnummer:
W942OLSC49269
Hersteller:
Haimer
EAN:
4034221000903
Produktinformationen "HAIMER ER Spannzangenfutter | DIN 69871-AD/B | Extra Lang 0,5-10 mm | SK40 Aufnahme | ER16 Spannzange"
HAIMER Spannzangenfutter Typ ER ist die ideale Wahl für präzises Spannen von Werkzeugen mit Zylinderschaft. Aus hochwertigem legiertem Einsatzstahl gefertigt, überzeugt dieses Spannzangenfutter mit einer Zugfestigkeit von etwa 950 N/mm² und einer Härtetiefe von mindestens 0,5 mm. Der Kegel entspricht der Norm DIN 254 und ist für hohe Anforderungen optimiert. Bei einer maximalen Drehzahl von 22.000 min-1 und einer Wuchtgüte von G2.5, gewährleistet es eine hervorragende Stabilität und Laufruhe.
Mit einem Spannbereich von 0,5 bis 10 mm und einer Auskraglänge von 160 mm bietet dieses Produkt Vielseitigkeit für verschiedene Anwendungen. Der Kopf hat einen Durchmesser von 28 mm, während die Kegelwinkeltoleranz auf AT3 standardisiert ist. Weiterhin zeichnet sich das Spannzangenfutter durch eine Oberflächenrauigkeit von Ra < 0,001 mm aus, was die Präzision zusätzlich steigert.
Im Lieferumfang ist das Spannzangenfutter vollständig mit einer gewuchteten Spannmutter ausgestattet, die über eine Gleitbeschichtung verfügt und somit die Spannkraft deutlich erhöht. Vertrauen Sie auf die doppelte 100 % Kontrolle der Qualitätsstandards. Mit dem HAIMER Spannzangenfutter Typ ER profitieren Sie von einer zuverlässigen und hochwertigen Lösung für alle Ihre Spannbedürfnisse.

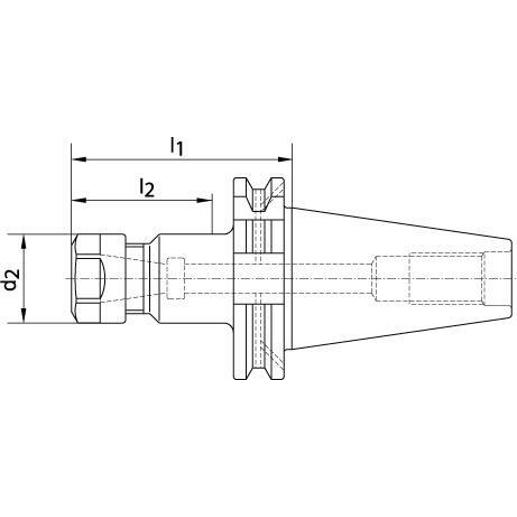

| Auskraglänge: | 160 mm |
|---|---|
| DIN: | DIN 69871 |
| Form: | AD/B |
| Kopfdurchmesser: | 28 mm |
| Lieferumfang: | mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft) |
| Oberflächenrauigkeit: | RA |
| Spannbereich: | 0,5-10,0 mm |
| Spannzangengröße: | ER16 |
| Steilkegel: | 40 |
| Wuchtgüte: | G2.5 22000 r/min |
| Zugfestigkeit: | 950 N/mm² |
